Кассетные кондиционеры: устройство, конструкция, монтаж

Кассетные кондиционеры — это тип кондиционеров, которые монтируются в потолок, создавая ощущение гармоничного дизайна и комфортного охлаждения для всего помещения. Кассетные кондиционеры монтируются в коммерческих, складских и офисных помещениях. Модельный ряд представлен оборудованием от 3,5 до 17 кВт.

Устройство кассетного кондиционера:

Кассетные сплит-системы поставляются в комплекте наружного, внутреннего блоков и декоративной панели

1. В конструкцию внутреннего блока входит

Вентилятор: всасывает воздух из помещения, пропускает его через теплообменник и выдувает обратно в помещение.

Теплообменник: в нем происходит теплообмен между хладагентом и воздухом.

Дренажная система: отводит конденсат, образующийся при охлаждении.

Фильтры грубой очистки: Очищают воздух от пыли и других загрязнений.

Управление: Панель управления с датчиками температуры и другими функциями.

Решетки: распределяют воздух по всему помещению, обеспечивая равномерное охлаждение или обогрев.

2. В конструкцию наружного блока входит

Компрессор: Сжимает теплоноситель, повышая его температуру.

Конденсатор: отводит тепло от хладагента в атмосферу.

Вентилятор: Обеспечивает обдув конденсатора, отводя тепло.

Система управления: Регулирует работу компрессора, вентиляторов и других компонентов.


Принцип работы кассетного кондиционера

Внутренний блок: хладагент в жидком состоянии при низком давлении поступает в теплообменник внутреннего блока. В теплообменнике хладагент поглощает тепло из воздуха в помещении, охлаждая его. При этом хладагент испаряется и превращается в газ.

Наружный блок: газообразный хладагент поступает в компрессор наружного блока. Компрессор сжимает хладагент, повышая его температуру и давление.

Конденсатор: горячий сжатый хладагент проходит через конденсатор, где отдает тепло в атмосферу. При этом хладагент остывает и переходит из газообразного состояния в жидкое.

Редукционный вентиль: жидкий хладагент проходит через редукционный вентиль, где его давление снижается до низкого уровня.

Повторение цикла: хладагент в жидком состоянии снова поступает в теплообменник внутреннего блока, и цикл повторяется.

Монтаж кассетного кондиционера

Установка кассетного кондиционера — сложный процесс, требующий определённых знаний и навыков. Вот основные этапы установки:

1. Подготовка:

Выбор места: определите место для установки внутреннего блока в потолке, учитывая доступ к коммуникациям, расстояние до наружного блока и особенности помещения.

Подготовка отверстия: создайте отверстие в потолке для внутреннего блока с учетом его размеров для установки шпилек и установки блоков

Прокладка коммуникаций: проложить трубы для хладагента и кабель управления между внутренним и наружным блоками.

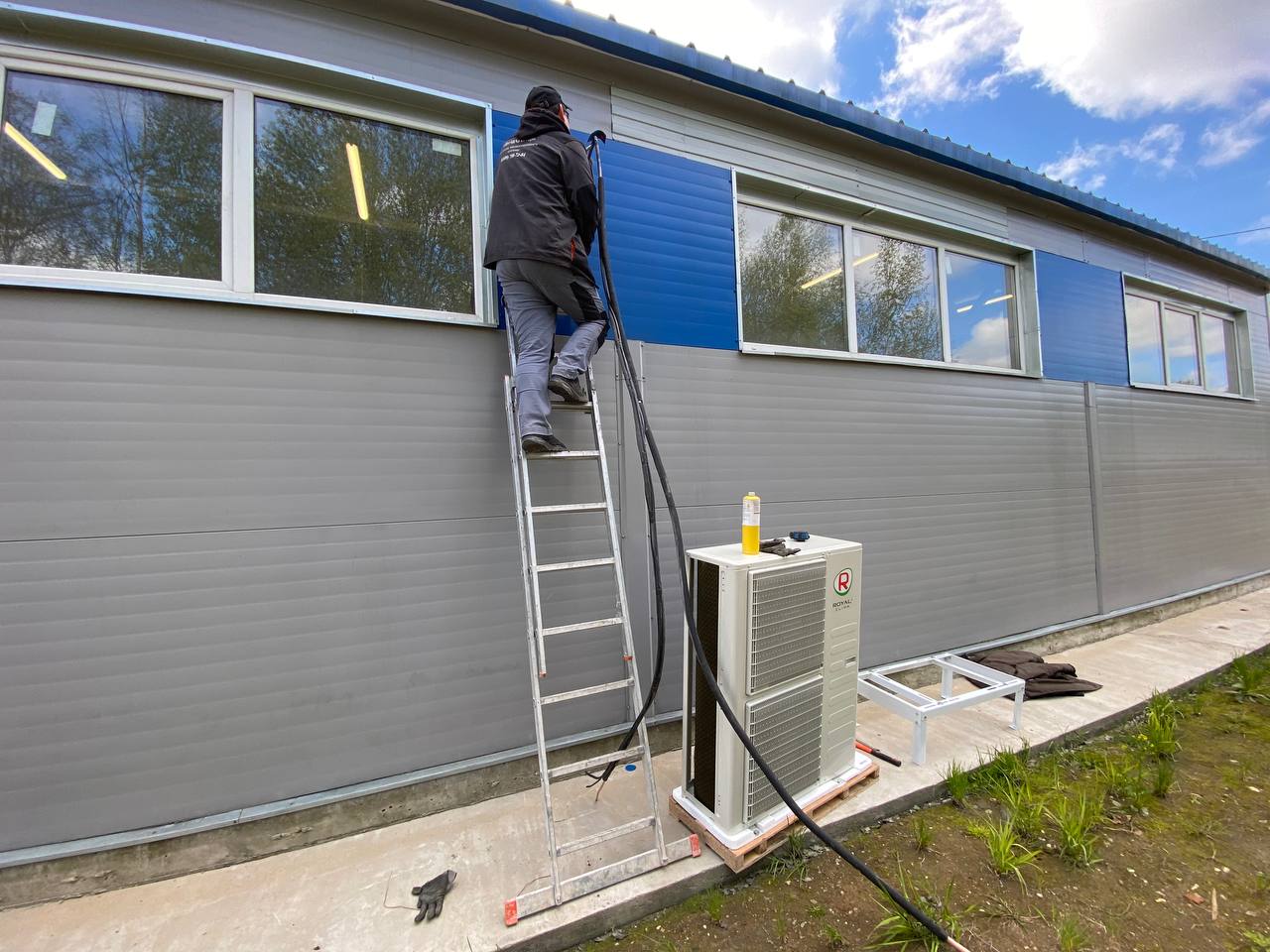

Установка наружного блока: установить наружный блок на фасаде здания или на крыше, обеспечив вентиляцию и защиту от атмосферных осадков.

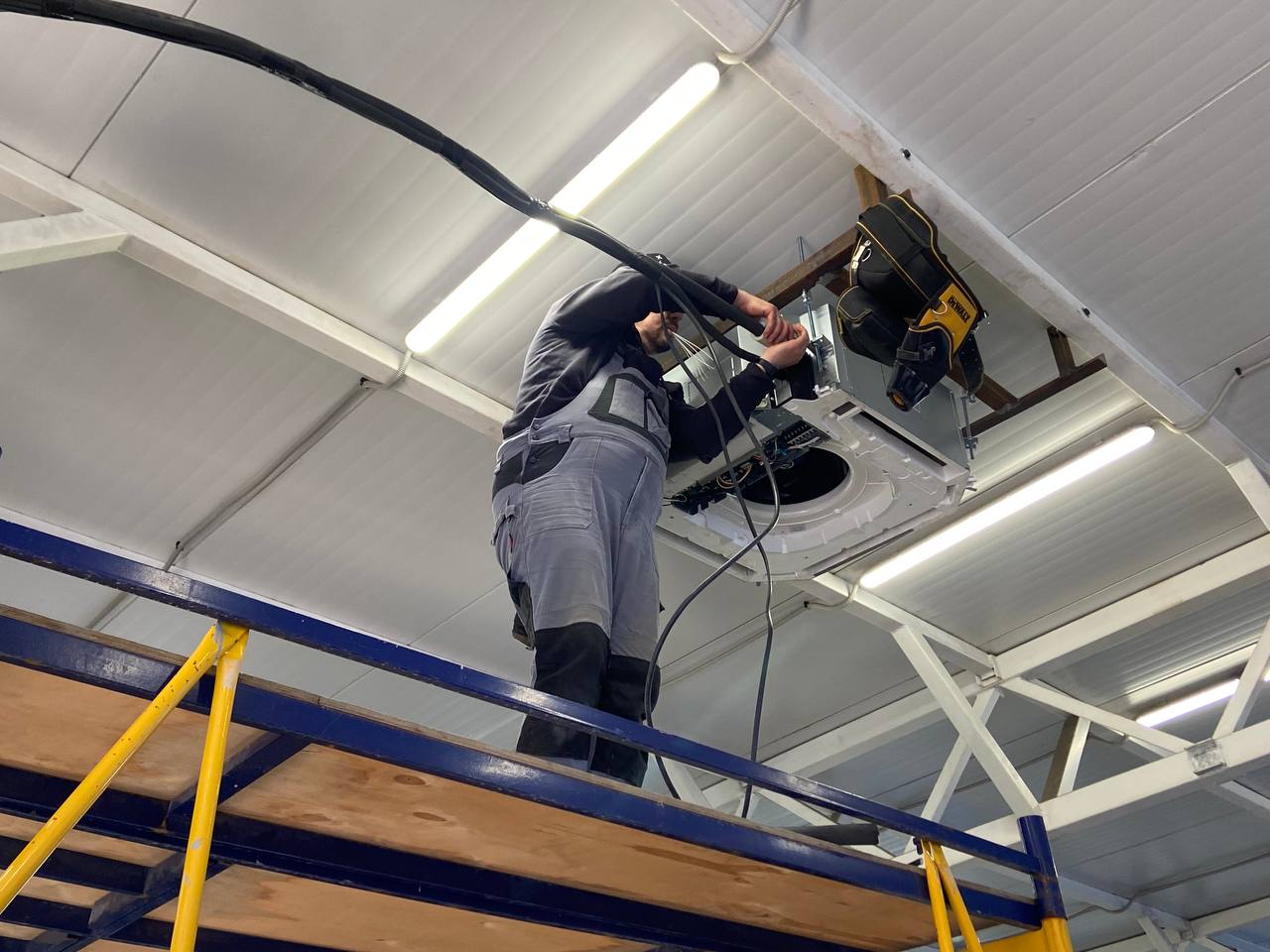

2. Монтаж внутреннего блока:

Крепление: зафиксировать внутренний блок в потолочном отверстии с помощью креплений и уровня.

Подключение коммуникаций: Подсоединить трубы хладагента и кабель управления к внутреннему блоку.

Проверка герметичности: проверить герметичность соединений труб хладагента с помощью вакуумного насоса

Проверка работоспособности: Включить кондиционер и проверить его работоспособность, температуру забора и подачи воздуха
